Zepsuł Ci się kabel od ulubionych słuchawek i zastanawiasz się, czy to już koniec ich żywota? Zanim wyrzucisz je do kosza i zaczniesz przeglądać oferty nowych, mam dla Ciebie dobrą wiadomość: w wielu przypadkach uszkodzony kabel można naprawić samodzielnie! Ten poradnik pokaże Ci, jak krok po kroku przywrócić Twoje słuchawki do życia, oszczędzając przy tym pieniądze i czas. To prostsze, niż myślisz!
Samodzielna naprawa kabla słuchawkowego prostsze niż myślisz i opłacalne
- Najczęstsze problemy to uszkodzenia przy wtyczce jack lub przerwania na długości kabla, objawiające się przerywającym dźwiękiem lub szumami.
- Do podstawowej naprawy niezbędne są lutownica, cyna, ściągacz izolacji oraz koszulki termokurczliwe.
- Kluczowe jest prawidłowe zidentyfikowanie żył kabla (standardowo: czerwony R, zielony L, miedziany GND, dodatkowy dla mikrofonu).
- Naprawa uszkodzonego kabla słuchawkowego jest zazwyczaj znacznie tańsza niż zakup nowych słuchawek, szczególnie w przypadku droższych modeli.
- Istnieją też alternatywne metody naprawy bez lutowania, choć są mniej trwałe.
- Prawidłowe użytkowanie i przechowywanie kabla to najlepsza profilaktyka przed przyszłymi awariami.
Sprawdź, czy słuchawki naprawdę są zepsute, zanim zaczniesz naprawę
Zanim chwycisz za narzędzia i zaczniesz demontaż, warto upewnić się, że problem faktycznie leży w kablu słuchawkowym. Czasem przyczyna może być prozaiczna na przykład problem z odtwarzaczem, telefonem czy komputerem, do którego podłączamy słuchawki. Prosta diagnoza pozwoli uniknąć niepotrzebnej pracy i upewnić się, że nasze wysiłki nie pójdą na marne.
Krok 1: Prosta diagnoza typowe objawy uszkodzonego kabla
Najczęstsze symptomy wskazujące na uszkodzenie kabla słuchawkowego są dość charakterystyczne. Zwróć uwagę na:
- Przerywanie dźwięku: Dźwięk zanika lub pojawia się z opóźnieniem, często gdy poruszysz kablem.
- Trzaski i szumy: Słyszysz niepokojące dźwięki, które nasilają się przy manipulowaniu przewodem.
- Brak dźwięku w jednej słuchawce: Jedna ze stron słuchawek milczy, podczas gdy druga działa poprawnie.
- Całkowity brak dźwięku: Słuchawki przestały działać w ogóle, mimo że źródło dźwięku jest sprawne.
Dźwięk przerywa w jednej słuchawce? To najczęstszy symptom
Jeśli zauważasz, że dźwięk przerywa Ci tylko w jednej słuchawce, a druga działa bez zarzutu, to bardzo silny sygnał, że problem dotyczy właśnie kabla. Najczęściej uszkodzenie takie lokalizuje się blisko wtyczki jack lub tuż przy samych słuchawkach, gdzie przewód jest najbardziej narażony na zginanie i przecieranie.
Trzaski i szumy przy poruszaniu wtyczką co to oznacza?
Pojawiające się przy poruszaniu wtyczką jack trzaski i szumy to niemal pewny dowód na wewnętrzne przerwanie jednej lub więcej żył kabla w tym właśnie, najbardziej newralgicznym punkcie. Wtyczka jest stale narażona na naprężenia, co prowadzi do zmęczenia materiału i w konsekwencji do uszkodzenia delikatnych przewodów w środku.
Jak za pomocą multimetru precyzyjnie zlokalizować miejsce przerwania?
Jeśli chcesz mieć 100% pewności co do miejsca uszkodzenia, warto sięgnąć po multimetr. Ustaw urządzenie w trybie pomiaru ciągłości obwodu (zwykle oznaczonym symbolem fali dźwiękowej lub diody). Dotknij sondami multimetru do odpowiednich punktów na wtyczce jack (np. do zewnętrznego styku masy i styku kanału lewego). Następnie, delikatnie zginając kabel na całej jego długości, obserwuj wskazania multimetru. W momencie, gdy usłyszysz sygnał dźwiękowy lub zobaczysz zmianę na wyświetlaczu, oznacza to, że w tym miejscu znajduje się przerwa w obwodzie. Powtórz pomiar dla pozostałych żył, aby precyzyjnie zlokalizować problem.
Przygotuj warsztat: co będzie potrzebne do naprawy kabla?
Zanim przystąpisz do właściwej naprawy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Dobrze przygotowany warsztat to połowa sukcesu i gwarancja, że proces naprawy przebiegnie sprawnie i bez zbędnych frustracji. Poniżej znajdziesz listę rzeczy, które warto mieć gotowe.
Niezbędnik majsterkowicza: Lutownica, cyna i inne kluczowe narzędzia
Do przeprowadzenia solidnej naprawy kabla słuchawkowego potrzebne będą następujące przedmioty:
- Lutownica: Najlepiej sprawdzi się niewielka lutownica kolbowa o mocy około 25-40W. Pamiętaj, aby końcówka była czysta i pocynowana.
- Cyna z topnikiem: Użyj cienkiej cyny lutowniczej przeznaczonej do elektroniki. Topnik zawarty w cynie ułatwia proces lutowania.
- Nóż lub ściągacz izolacji: Do precyzyjnego zdjęcia izolacji z kabla. Ściągacz izolacji jest bezpieczniejszy i zapobiega przypadkowemu przecięciu żył.
- Kombinerki lub małe cążki: Przydatne do przytrzymania elementów lub odcięcia niepotrzebnych fragmentów.
- Koszulki termokurczliwe: Niezbędne do izolacji i wzmocnienia połączeń. Wybierz kilka rozmiarów, aby dopasować je do grubości kabla i poszczególnych żył.
- Zapalniczka lub opalarka: Do obkurczenia koszulek termokurczliwych. Opalarka zapewnia bardziej równomierne i kontrolowane nagrzewanie.
Wybór odpowiedniego wtyku jack 3, 5 mm na co zwrócić uwagę?
Jeśli uszkodzeniu uległ sam wtyk jack, będziesz potrzebować nowego. Na rynku dostępne są różne rodzaje wtyków 3,5 mm. Najpopularniejsze są wtyki 3-pinowe (do standardowego dźwięku stereo) oraz 4-pinowe (do urządzeń obsługujących mikrofon, np. w smartfonach). Wybierając wtyk, zwróć uwagę na jego jakość wykonania metalowa obudowa jest trwalsza, a solidne mocowanie kabla zapobiegnie przyszłym problemom. Upewnij się, że wybrany wtyk jest przeznaczony do lutowania, a nie zaciskania.
Koszulki termokurczliwe, czyli profesjonalne zabezpieczenie na lata
Koszulki termokurczliwe to absolutny must-have przy naprawach elektroniki. Po nałożeniu na połączenie i podgrzaniu, kurczą się, tworząc twardą, dobrze izolującą i estetyczną osłonę. Są znacznie trwalsze i pewniejsze niż tradycyjna taśma izolacyjna, która z czasem może się odklejać lub rozciągać. Użycie koszulek sprawi, że naprawione miejsce będzie wyglądać profesjonalnie i będzie lepiej chronione przed uszkodzeniami mechanicznymi.
Naprawa kabla przy wtyczce jack: przewodnik krok po kroku
Najczęściej spotykanym uszkodzeniem jest problem z wtyczką jack. Na szczęście jest to również jeden z najłatwiejszych scenariuszy naprawy. Postępując zgodnie z poniższymi krokami, będziesz w stanie samodzielnie wymienić uszkodzony wtyk na nowy.
Bezpieczne cięcie: Gdzie dokładnie odciąć stary, uszkodzony wtyk?
Zlokalizuj miejsce uszkodzenia wtyczki jack. Zazwyczaj jest to sam koniec kabla, tuż przy plastikowej obudowie wtyku. Używając ostrych cążek lub noża, odetnij uszkodzony wtyk. Pamiętaj, aby zostawić wystarczająco długi kawałek kabla (około 2-3 cm) powyżej miejsca cięcia, aby móc swobodnie pracować z żyłami.

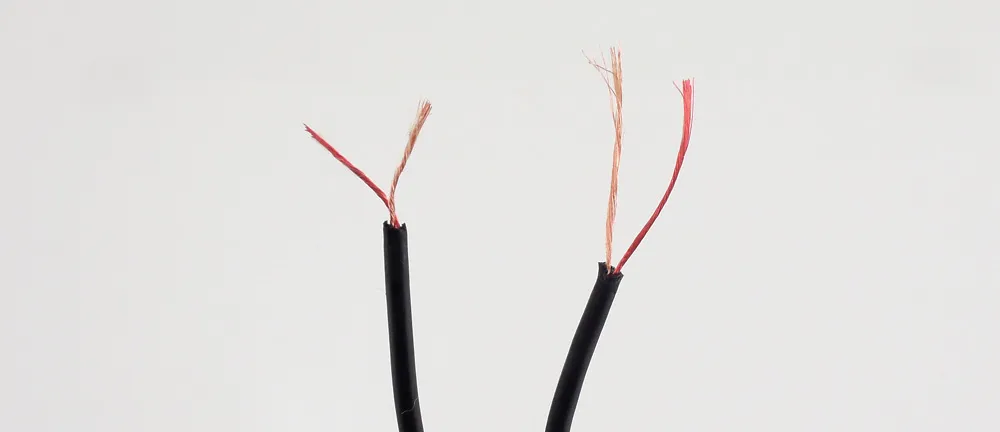

Przygotowanie kabla: Jak prawidłowo zdjąć izolację i zidentyfikować żyły?
Teraz czas na przygotowanie samego kabla:
- Zdejmij zewnętrzną izolację: Ostrożnie, za pomocą noża lub ściągacza izolacji, zdejmij około 1-1,5 cm zewnętrznej, gumowej lub plastikowej osłony kabla. Uważaj, aby nie uszkodzić cienkich, kolorowych żył znajdujących się w środku.
- Przygotuj żyły: Wewnątrz zobaczysz kilka cienkich drucików (żył). Zazwyczaj są one pokryte cienką warstwą emalii izolacyjnej, która musi zostać usunięta przed lutowaniem. Możesz to zrobić, delikatnie opalając końcówki żył zapalniczką (ostrożnie, aby ich nie przepalić!) lub zeskrobując emalię za pomocą noża. Po opaleniu lub zeskrobaniu, końcówki żył powinny mieć widoczny, metaliczny połysk.
- Skręć żyły: Delikatnie skręć zebrane druciki każdej z żył, aby tworzyły jedną, łatwiejszą do lutowania nić.
O co chodzi z kolorami? Schemat połączeń dla kabli 3- i 4-żyłowych
Prawidłowe podłączenie żył do nowego wtyku jest kluczowe dla poprawnego działania słuchawek. Oto najczęstsze schematy kolorystyczne:
- Czerwony: Kanał prawy (R)
- Zielony lub niebieski: Kanał lewy (L)
- Miedziany lub złoty: Masa (GND)
- Biały lub inny kolor: Mikrofon (MIC) występuje w kablach 4-żyłowych.
Ważne: Zawsze sprawdź schemat połączeń dla konkretnego modelu wtyku, który kupiłeś, ponieważ mogą istnieć niewielkie różnice. Zazwyczaj na obudowie wtyku lub w instrukcji są oznaczenia (np. L, R, GND, MIC), do których należy przylutować odpowiednie żyły.
Sztuka lutowania dla początkujących: Jak połączyć przewody z nowym wtykiem?
Lutowanie może wydawać się skomplikowane, ale z odrobiną praktyki staje się proste:
- Przygotuj wtyk: Nałóż na kabel kilka koszulek termokurczliwych (jedną większą na cały obszar lutowania i mniejsze na każdą żyłę). Następnie przygotuj nowy wtyk jack. Jeśli ma obudowę, zdejmij ją.
- Pocynuj końcówki: Nałóż odrobinę cyny na każdą z przygotowanych żył kabla. Ułatwi to połączenie z pinami wtyku.
- Pocynuj piny wtyku: Nałóż minimalną ilość cyny na każdy z pinów wtyku, do którego będziesz lutować.
- Przylutuj żyły: Przyłóż pocynowaną żyłę do odpowiedniego pinu wtyku i delikatnie podgrzej ją lutownicą, aby cyna się roztopiła i połączyła przewody. Powtórz czynność dla wszystkich żył. Upewnij się, że żyły nie stykają się ze sobą w niewłaściwych miejscach.
- Sprawdź połączenia: Po ostygnięciu cyny, sprawdź wizualnie, czy połączenia są solidne i czy nie ma zwarć.
Finalizacja pracy: Zabezpieczanie połączeń i składanie wtyczki
Ostatnie kroki to zabezpieczenie i estetyczne wykończenie:
- Obkurcz koszulki: Nałóż mniejsze koszulki termokurczliwe na każde indywidualne połączenie żyły z pinem wtyku. Następnie obkurcz je za pomocą zapalniczki lub opalarki.
- Zabezpiecz całość: Nałóż większą koszulkę termokurczliwą na cały obszar lutowania, obejmując izolację kabla i podstawę wtyku. Obkurcz ją.
- Złóż obudowę: Jeśli Twój wtyk posiadał obudowę, teraz jest czas, aby ją z powrotem założyć i dokręcić. Upewnij się, że kabel jest dobrze zamocowany i nie będzie się wysuwał.
Gdy problem leży gdzie indziej: naprawa przerwanego kabla na długości
Czasami uszkodzenie nie dotyczy wtyczki, ale znajduje się gdzieś pośrodku kabla. Może to być niewidoczne pęknięcie izolacji lub wewnętrzne przerwanie żył. Naprawa w takim przypadku wymaga nieco więcej cierpliwości, ale jest jak najbardziej wykonalna.
Jak znaleźć i odsłonić niewidoczne pęknięcie w środku przewodu?
Zlokalizowanie niewidocznego pęknięcia może być trudne. Najlepszą metodą jest ponowne użycie multimetru i delikatne zginanie kabla w różnych miejscach, aż do momentu, gdy usłyszysz charakterystyczne trzaski lub zauważysz zmiany w odczytach multimetru. Kiedy już zlokalizujesz podejrzane miejsce, ostrożnie przetnij zewnętrzną izolację kabla w tym punkcie. Następnie, używając precyzyjnego nożyka, delikatnie rozchyl izolację poszczególnych żył, aby sprawdzić, czy nie są one przerwane.
Technika łączenia żył "na skręt" i zabezpieczanie lutem
Gdy już zlokalizujesz i odsłonisz przerwane żyły, czas na ich połączenie:
- Przygotuj końcówki: Upewnij się, że końcówki przerwanych żył są czyste i gotowe do połączenia. Jeśli są pocynowane, będzie łatwiej.
- Skręć żyły: Delikatnie skręć ze sobą odpowiednie końcówki tej samej żyły (np. czerwona z czerwoną, zielona z zieloną). Upewnij się, że skręty są mocne i ciasne.
- Zlutuj połączenia: Nałóż odrobinę cyny na skręcone żyły, a następnie przylutuj je za pomocą lutownicy. Celem jest uzyskanie trwałego połączenia elektrycznego.
Izolacja połączenia dlaczego koszulka termokurczliwa jest lepsza niż taśma izolacyjna?
Po zlutowaniu żył, kluczowe jest ich odpowiednie zaizolowanie. Tutaj koszulki termokurczliwe zdecydowanie wygrywają z taśmą izolacyjną. Dlaczego? Przede wszystkim zapewniają znacznie lepszą ochronę mechaniczną i elektryczną. Po obkurczeniu tworzą twardą, jednolitą osłonę, która nie rozciąga się ani nie odkleja. Są też znacznie bardziej estetyczne i profesjonalne. Taśma izolacyjna z czasem może tracić swoje właściwości klejące, rozciągać się i odsłaniać połączenia, co jest niebezpieczne i prowadzi do ponownych awarii.
Naprawa kabla bez lutowania: alternatywne metody
Wiem, że nie każdy ma dostęp do lutownicy lub czuje się komfortowo z jej użyciem. Na szczęście istnieją alternatywne metody naprawy kabla słuchawkowego, choć zazwyczaj są one mniej trwałe i estetyczne.
Szybkozłączki i kostki, ale czy dobre rozwiązanie?
Na rynku dostępne są różnego rodzaju szybkozłączki i kostki elektryczne, które pozwalają na połączenie przewodów bez konieczności lutowania. Wystarczy włożyć do nich odsłonięte końcówki żył, a mechanizm zaciskowy sam je połączy. Jest to rozwiązanie szybkie i proste, jednak ma swoje wady. Połączenia takie mogą być mniej trwałe, podatne na rozluźnienie i mogą wprowadzać dodatkowy opór elektryczny, co potencjalnie wpływa na jakość dźwięku. Dodatkowo, takie połączenia są zazwyczaj większe i mniej estetyczne niż te wykonane lutownicą.
Gotowe zestawy naprawcze czy warto w nie inwestować?
Dostępne są również gotowe zestawy naprawcze do kabli słuchawkowych. Zazwyczaj zawierają one nowy wtyk jack oraz specjalne złączki lub elementy do połączenia bez lutowania. Ich opłacalność zależy od ceny zestawu i jakości jego komponentów. Czasami zakup takiego zestawu może być wygodniejszy, jeśli nie chcemy kupować pojedynczych narzędzi. Warto jednak porównać cenę takiego zestawu z kosztem zakupu nowego wtyku i materiałów do lutowania często tradycyjna metoda jest tańsza i daje pewniejsze rezultaty.
Zapobieganie uszkodzeniom: jak dbać o kabel, by służył dłużej?
Najlepszą metodą na uniknięcie problemów z kablem słuchawkowym jest oczywiście odpowiednia pielęgnacja i unikanie sytuacji, które mogą prowadzić do jego uszkodzenia. Kilka prostych nawyków może znacząco przedłużyć życie Twoich słuchawek.
Największe błędy w użytkowaniu słuchawek, które niszczą kabel
Zastanów się, czy nie popełniasz któregoś z tych błędów:
- Szarpanie za kabel: Nigdy nie wyciągaj wtyczki z gniazda, ciągnąc za sam kabel. Zawsze chwytaj za plastikową obudowę wtyku.
- Ostre zginanie: Unikaj zginania kabla pod ostrym kątem, zwłaszcza w pobliżu wtyczki i samych słuchawek.
- Nieprawidłowe zwijanie: Zwijanie kabla "na ciasno" wokół dłoni lub palców powoduje naprężenia i może prowadzić do przetarć.
- Pozostawianie kabla w zasięgu zwierząt: Psy i koty uwielbiają gryźć kable, co prowadzi do natychmiastowego uszkodzenia.
- Używanie słuchawek podczas snu: Wplątanie się w kabel podczas snu to prosta droga do jego zerwania.
Proste triki na prawidłowe zwijanie i przechowywanie słuchawek
Aby kabel służył Ci dłużej, stosuj te zasady:
- Luźne pętle: Zwijaj kabel, tworząc luźne pętle. Nie ściskaj ich na siłę.
- Metoda "ósemki": Niektórzy preferują zwijanie kabla w kształt ósemki, co zapobiega plątaniu i naprężeniom.
- Używaj dedykowanych etui: Wiele słuchawek sprzedawanych jest z małymi etui lub woreczkami, które idealnie nadają się do przechowywania.
- Unikaj kieszeni: Nie wrzucaj słuchawek luzem do kieszeni spodni czy plecaka, gdzie kabel może się splątać i uszkodzić.
Wzmacnianie kabla przy wtyczce domowe sposoby na przedłużenie jego życia
Najbardziej narażonym miejscem jest zazwyczaj okolica wtyczki jack. Możesz je dodatkowo wzmocnić:
- Dodatkowa koszulka termokurczliwa: Po zakończeniu naprawy, nałóż dodatkową, nieco grubszą koszulkę termokurczliwą na całe połączenie wtyczki z kablem, obkurczając ją tak, aby zakrywała kilka centymetrów kabla.
- Sprężynka z długopisu: Możesz wykorzystać metalową sprężynkę z długopisu. Odcinając jej jeden koniec i delikatnie naciągając, nałóż ją na kabel tuż przy wtyczce. Będzie ona działać jak amortyzator, zapobiegając ostrym zgięciom.
