Witaj w świecie elektroniki DIY! Jeśli marzysz o stworzeniu czegoś własnoręcznie, co nie tylko rozświetli Twój dom, ale także przyniesie satysfakcję i pozwoli zaoszczędzić pieniądze, to ten poradnik jest dla Ciebie. Pokażę Ci, jak krok po kroku zbudować własną, działającą żarówkę LED, nawet jeśli dopiero zaczynasz swoją przygodę z majsterkowaniem. To projekt, który doskonale łączy teorię z praktyką, a jego ukończenie da Ci mnóstwo satysfakcji.
- Bezpieczeństwo przede wszystkim: Praca z napięciem 230V wymaga bezwzględnej ostrożności, odłączenia zasilania, izolowanych narzędzi i dokładnej izolacji połączeń. Układy beztransformatorowe nie mają separacji galwanicznej, co zwiększa ryzyko porażenia.
- Kluczowe komponenty: Do budowy potrzebne są: dioda lub mostek prostowniczy, kondensator poliestrowy (ograniczający prąd), rezystor dużej mocy (ograniczający prąd udarowy), diody LED (połączone szeregowo) oraz odpowiednia obudowa.
- Zasilacz beztransformatorowy: Najprostsze i najtańsze rozwiązanie, opierające się na reaktancji kondensatora. Kluczowe jest dobranie jego pojemności do potrzeb diod LED.
- Najczęstsze błędy: Należą do nich: zły dobór kondensatora i rezystora, brak chłodzenia dla mocnych diod, niedostateczna izolacja połączeń oraz pominięcie rezystora prądu udarowego.
- Aspekty prawne i utylizacja: Twórca odpowiada za bezpieczeństwo domowego urządzenia. Zużyty sprzęt należy utylizować zgodnie z przepisami, oddając go do punktu zbiórki (PSZOK).
- Trendy DIY: Popularne są żarówki dekoracyjne z filamentami LED oraz projekty inteligentnych żarówek sterowanych przez Wi-Fi (wymagające większego zaawansowania).
Własnoręczna żarówka LED czy to w ogóle możliwe?
Zbudowanie własnej żarówki LED może wydawać się skomplikowane, ale w rzeczywistości jest to jeden z bardziej przystępnych projektów dla początkujących elektroników. Łączy on w sobie podstawy teorii obwodów elektrycznych z praktycznym montażem, dając nam namacalny efekt naszej pracy. To świetny sposób na naukę o komponentach elektronicznych i zasadach działania prostych układów zasilania.
Potencjalne korzyści: oszczędność, nauka i satysfakcja
- Oszczędność kosztów: Komponenty do budowy żarówki LED są zazwyczaj tanie, a samodzielne wykonanie może być tańsze niż zakup gotowego produktu, zwłaszcza jeśli wykorzystasz części z recyklingu.
- Zdobycie praktycznej wiedzy: Projekt ten pozwoli Ci zrozumieć działanie podstawowych elementów elektronicznych, takich jak diody, kondensatory i rezystory, a także nauczyć się technik lutowania i montażu.
- Satysfakcja z własnego projektu: Ukończenie projektu i zobaczenie, jak własnoręcznie zbudowana żarówka rozświetla pomieszczenie, daje ogromną satysfakcję i motywuje do dalszego rozwijania swoich umiejętności.
Najważniejsza zasada: Bezpieczeństwo przy pracy z napięciem 230V to absolutny priorytet
Zanim zaczniemy cokolwiek montować, muszę podkreślić jedną, absolutnie kluczową kwestię: bezpieczeństwo. Praca z napięciem sieciowym 230V jest śmiertelnie niebezpieczna. Należy bezwzględnie odłączyć zasilanie przed rozpoczęciem jakichkolwiek prac przy układzie, stosować wyłącznie narzędzia z izolowanymi rękojeściami i upewnić się, że wszystkie połączenia są solidnie wykonane i dokładnie zaizolowane, najlepiej za pomocą koszulek termokurczliwych. Pamiętajmy, że w prostych układach beztransformatorowych nie ma separacji galwanicznej od sieci. Oznacza to, że dotknięcie jakiegokolwiek elementu pod napięciem, nawet pozornie niegroźnego, może skończyć się tragicznie.
Główne ryzyko to praca z napięciem sieciowym 230V, które jest śmiertelnie niebezpieczne. Należy bezwzględnie odłączyć zasilanie przed rozpoczęciem pracy, stosować izolowane narzędzia, dokładnie izolować wszystkie połączenia (np. koszulkami termokurczliwymi) oraz montować układ w bezpiecznej, nieprzewodzącej obudowie. Układ beztransformatorowy nie posiada separacji galwanicznej od sieci, co oznacza, że dotknięcie jakiegokolwiek elementu pod napięciem grozi porażeniem.
Anatomia żarówki LED: poznaj jej kluczowe elementy
Zanim przejdziemy do montażu, warto poznać główne komponenty, z których składa się nasza domowa żarówka LED. Na rynku dostępne są różne typy diod: od popularnych, małych diod 5mm, przez mocniejsze diody Power LED (1W, 3W), aż po nowoczesne moduły COB (Chip-on-Board). W zależności od wybranego typu diod, kluczowe może być zapewnienie odpowiedniego chłodzenia, szczególnie dla diod dużej mocy, które generują sporo ciepła i wymagają radiatora, aby zapewnić im długą żywotność.
Mózg operacji, czyli zasilacz: Prosty i tani układ beztransformatorowy
W naszych domowych żarówkach LED najczęściej stosuje się tzw. zasilacze beztransformatorowe. Ich zasada działania opiera się na wykorzystaniu reaktancji pojemnościowej kondensatora, który działa jak element ograniczający prąd przemienny płynący z sieci. To rozwiązanie jest niezwykle proste i tanie, co czyni je idealnym dla projektów DIY. Niestety, ma też swoje wady: brak izolacji galwanicznej od sieci oraz pewną wrażliwość na wahania napięcia w sieci energetycznej. Najważniejszym elementem takiego zasilacza jest odpowiednio dobrana pojemność kondensatora, która musi być precyzyjnie dopasowana do prądu wymaganego przez diody LED.
Kluczowe elementy pasywne: Rola rezystora, kondensatora i mostka prostowniczego
- Dioda lub mostek prostowniczy: Podstawowy element, który zamienia prąd przemienny z sieci na prąd stały, potrzebny do zasilania diod LED. W najprostszych układach można użyć pojedynczej diody, ale zazwyczaj stosuje się mostek prostowniczy, który jest bardziej efektywny.
- Kondensator poliestrowy: W układzie beztransformatorowym pełni rolę "rezystora" dla prądu zmiennego, ograniczając jego natężenie. Jego wartość (pojemność) jest kluczowa dla poprawnego działania całego układu i musi być precyzyjnie dobrana.
- Rezystor dużej mocy: Stosowany jako element ograniczający prąd udarowy, który pojawia się w momencie włączania układu. Chroni on diody LED przed uszkodzeniem przez chwilowy, zbyt wysoki prąd.
Obudowa i chłodzenie: Jak zadbać o żywotność i bezpieczeństwo diod?
Odpowiednia obudowa to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa. Musi ona skutecznie izolować wszystkie elementy pod napięciem od otoczenia i użytkownika. W przypadku diod dużej mocy, takich jak Power LED czy COB, niezbędne jest zastosowanie radiatora. Radiator odprowadza nadmiar ciepła generowanego przez diody, zapobiegając ich przegrzewaniu, co bezpośrednio przekłada się na ich żywotność i stabilność pracy. Bez odpowiedniego chłodzenia, nawet najlepiej zbudowana żarówka szybko ulegnie awarii.
Lista zakupów: co musisz mieć, by zbudować żarówkę?
- Dioda prostownicza lub mostek prostowniczy (np. 1N4007 lub mostek o odpowiedniej obciążalności prądowej).
- Kondensator poliestrowy (np. 0.47µF do 2.2µF, napięcie pracy minimum 400V wartość dobierana do prądu diod LED).
- Rezystor dużej mocy (np. 10-100 Ohm, moc minimum 5W wartość dobierana do prądu udarowego).
- Diody LED (np. 10-20 sztuk białych diod 5mm połączonych szeregowo, lub jedna lub więcej diod Power LED/COB).
- Radiator (jeśli używasz diod dużej mocy).
- Obudowa (np. stara obudowa żarówki żarowej, puszka, plastikowa obudowa).
- Przewody do połączeń.
- Opcjonalnie: Elementy do montażu, np. oprawka na żarówkę.
Niezbędnik w warsztacie: Lutownica, cyna, miernik i inne narzędzia, bez których nie ruszysz
- Lutownica z regulacją temperatury (lub zwykła, ale z ostrożnością).
- Cyna lutownicza (najlepiej bezołowiowa).
- Miernik uniwersalny (multimetr) do pomiaru napięcia, prądu i ciągłości obwodu.
- Izolowane szczypce boczne i kombinerki.
- Ściągacz izolacji do przewodów.
- Koszulki termokurczliwe o różnych średnicach.
- Pistolet do kleju na gorąco (przydatny do izolacji i mocowania).
- Wiertarka lub narzędzie do obróbki obudowy.
Gdzie szukać części? Przegląd sklepów internetowych i stacjonarnych
Komponenty elektroniczne potrzebne do budowy żarówki LED są szeroko dostępne. Najłatwiej znaleźć je w specjalistycznych sklepach z elektroniką, zarówno tych stacjonarnych, jak i internetowych. Popularne platformy aukcyjne również oferują szeroki wybór części w atrakcyjnych cenach. Warto porównać oferty różnych sprzedawców, aby znaleźć najlepsze ceny i jakość.
Budujemy żarówkę LED krok po kroku: przejrzysta instrukcja

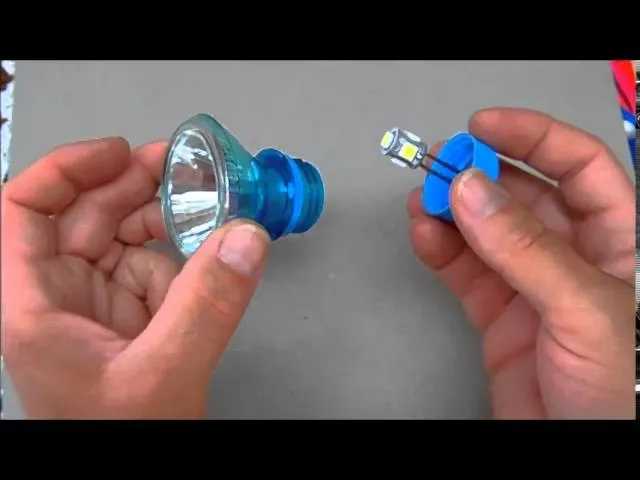

Zacznijmy od przygotowania obudowy. Jeśli decydujesz się na wykorzystanie starej obudowy żarówki żarowej, upewnij się, że jest ona całkowicie bezpieczna i dobrze zaizolowana. Wszelkie otwory czy miejsca po gwincie muszą być starannie zabezpieczone, aby zapobiec przypadkowemu kontaktowi z elementami pod napięciem. Jeśli tworzysz obudowę od podstaw, wybierz materiał nieprzewodzący i zapewniający odpowiednią wentylację, jeśli jest potrzebna.
Krok 2: Montaż układu zasilacza beztransformatorowego według schematu
Teraz czas na montaż serca naszej żarówki zasilacza beztransformatorowego. Kluczowe jest precyzyjne lutowanie wszystkich elementów zgodnie ze schematem. Pamiętaj o prawidłowym podłączeniu kondensatora i rezystora. Wartości tych elementów są krytyczne dla poprawnego działania układu, dlatego upewnij się, że używasz komponentów o właściwych parametrach. Schemat montażowy jest tutaj Twoim najlepszym przyjacielem.
Krok 3: Łączenie szeregowe diod LED jak to zrobić poprawnie?
Diody LED łączymy szeregowo, aby uzyskać odpowiednie napięcie dla całego układu. Ważne jest, aby wszystkie diody miały podobne parametry i były połączone zgodnie z ich polaryzacją (anoda do katody). Suma napięć przewodzenia poszczególnych diod powinna być nieco niższa niż napięcie wyjściowe zasilacza, aby zapewnić im odpowiednie warunki pracy. Pamiętaj, że każda dioda ma swoje specyfikacje, które należy uwzględnić.
Krok 4: Lutowanie i precyzyjna izolacja wszystkich połączeń
To jeden z najważniejszych etapów, który bezpośrednio wpływa na bezpieczeństwo i niezawodność naszej żarówki. Dokładne, solidne lutowanie każdego połączenia jest absolutnie kluczowe. Następnie, każde z tych połączeń musi być precyzyjnie zaizolowane. Najlepszym rozwiązaniem są koszulki termokurczliwe, które po podgrzaniu szczelnie otaczają połączenie. Niedbała izolacja to prosta droga do zwarcia lub, co gorsza, porażenia prądem.
Krok 5: Pierwsze, bezpieczne uruchomienie i testy jak sprawdzić, czy wszystko działa?
Po zakończeniu montażu i upewnieniu się, że wszystko jest poprawnie połączone i zaizolowane, możemy przystąpić do pierwszego uruchomienia. Zachowaj maksymalne środki ostrożności! Podłącz żarówkę do gniazdka na bardzo krótki czas, obserwując jej zachowanie. Sprawdź, czy diody świecą równomiernie, czy nie ma przegrzewania się elementów i czy nie wydobywa się dym ani nie słychać niepokojących dźwięków. Jeśli wszystko jest w porządku, możesz przeprowadzić dłuższe testy.
Najczęstsze błędy: jak uniknąć rozczarowania i spalonych diod?
Jednym z najczęstszych błędów jest niewłaściwy dobór kondensatora w zasilaczu beztransformatorowym. Zbyt duża pojemność może spowodować przepływ zbyt dużego prądu przez diody LED, prowadząc do ich szybkiego spalenia lub migotania. Zbyt mała pojemność z kolei sprawi, że żarówka będzie świecić zbyt słabo. Prawidłowe dobranie wartości kondensatora jest absolutnie kluczowe dla stabilnej pracy i żywotności diod.
Błąd #2: Pominiecie rezystora startowego i jego fatalne skutki
Rezystor startowy, często o dużej mocy, jest niezbędny do ograniczenia prądu udarowego, który pojawia się w momencie włączenia układu. Bez niego, chwilowy, bardzo wysoki prąd może uszkodzić diody LED, zanim układ zasilacza zdąży się ustabilizować. Pominięcie tego elementu jest receptą na szybkie uszkodzenie diod, zwłaszcza tych droższych i mocniejszych.
Błąd #3: Brak radiatora przy diodach dużej mocy czyli przepis na katastrofę
Diody dużej mocy, takie jak Power LED czy moduły COB, generują znaczną ilość ciepła. Jeśli nie zapewnimy im odpowiedniego chłodzenia za pomocą radiatora, temperatura diody gwałtownie wzrośnie. Skutkuje to nie tylko skróceniem jej żywotności, ale często prowadzi do trwałego uszkodzenia, a nawet stopienia elementów. Radiator jest absolutnie niezbędny dla tych typów diod.
Błąd #4: Niedbała izolacja dlaczego to proszenie się o nieszczęście?
Powtarzam to jak mantrę, ale to naprawdę kluczowe: niedbała izolacja to proszenie się o nieszczęście. W układzie pracującym pod napięciem 230V, każde odsłonięte połączenie, każdy niezaizolowany element, stanowi potencjalne zagrożenie porażeniem prądem. Używajcie koszulek termokurczliwych, taśmy izolacyjnej dobrej jakości i upewnijcie się, że żadne przewody nie mają kontaktu z obudową lub innymi elementami, które mogłyby stanowić drogę do ziemi.
Co dalej? Rozwiń swój projekt oświetleniowy
Gratulacje! Udało Ci się zbudować własną żarówkę LED. Ale to dopiero początek możliwości. Taką żarówkę możesz wykorzystać nie tylko jako zamiennik tradycyjnych źródeł światła. Może stać się elementem własnoręcznie wykonanej lampki nocnej, oświetlenia dekoracyjnego w pokoju, a nawet nietypowego kinkietu. Pomyśl o kreatywnych zastosowaniach, które podkreślą unikalny charakter Twojego projektu.
Czy można zbudować żarówkę "smart"? Wprowadzenie do sterowania przez Wi-Fi
Jeśli podstawowa wersja żarówki LED już Cię nie satysfakcjonuje, możesz pójść o krok dalej i zbudować "inteligentną" żarówkę. Wymaga to jednak znacznie większego zaawansowania. Możesz zintegrować układ z modułami Wi-Fi, takimi jak popularny ESP8266, co pozwoli na zdalne sterowanie oświetleniem za pomocą smartfona lub asystenta głosowego. To już projekt dla bardziej zaawansowanych majsterkowiczów, ale możliwości są ogromne.
Projekt dla zaawansowanych: Dekoracyjna żarówka z filamentami LED
Bardzo popularnym trendem w ostatnim czasie są żarówki dekoracyjne, nawiązujące stylistyką do starych żarówek Edisona. W ich przypadku zamiast tradycyjnych diod LED stosuje się tzw. filamenty LED cienkie paski z wieloma malutkimi diodami, które imitują żarnik. Budowa takiej żarówki jest nieco bardziej skomplikowana ze względu na specyfikę filamentów, ale efekt końcowy jest niezwykle efektowny i stanowi ozdobę samą w sobie.
Aspekty prawne i ekologiczne domowej żarówki
Warto pamiętać, że jako osoba budująca własne urządzenie elektryczne do użytku domowego, ponosisz pełną odpowiedzialność za jego bezpieczeństwo. Choć nie ma potrzeby formalnej certyfikacji takiego projektu, musisz mieć pewność, że jest on bezpieczny w użytkowaniu i spełnia podstawowe normy bezpieczeństwa. Pamiętaj też o ekologii nawet własnoręcznie wykonane urządzenia z czasem się zużywają.
Gdy projekt się zużyje: Jak prawidłowo zutylizować elektronikę DIY?
Zużyta, domowej roboty żarówka LED, podobnie jak każdy inny sprzęt elektroniczny, powinna zostać poddana prawidłowej utylizacji. Zgodnie z Ustawą o zużytym sprzęcie elektrycznym i elektronicznym, takie odpady klasyfikowane są jako ZSEE (Zużyty Sprzęt Elektryczny i Elektroniczny). Należy je oddać do odpowiedniego punktu zbiórki, np. Punktu Selektywnej Zbiórki Odpadów Komunalnych (PSZOK), zamiast wyrzucać do zwykłego kosza na śmieci.
