Zwarcie LNB: Jak naprawić samemu? Poradnik krok po kroku

Zwarcie konwertera satelitarnego, znanego potocznie jako LNB, to jedna z tych frustrujących awarii, która potrafi nagle pozbawić nas ulubionych programów. Na szczęście, w większości przypadków, jest to problem, z którym możemy poradzić sobie samodzielnie, bez konieczności wzywania fachowca. W tym artykule przeprowadzę Cię przez proces diagnozowania i naprawy zwarcia LNB, od prostych testów po bardziej zaawansowane kroki. Poznasz najczęstsze przyczyny tej usterki i dowiesz się, jak im zaradzić, a także jak zapobiegać podobnym problemom w przyszłości.

Co dokładnie oznacza ten błąd i dlaczego nie możesz go ignorować?

Zwarcie LNB to sytuacja, w której dochodzi do niepożądanego połączenia elektrycznego w instalacji antenowej. Najczęściej objawia się to zetknięciem się żyły sygnałowej kabla koncentrycznego z jego metalowym oplotem, czyli ekranem. Taka usterka przerywa prawidłowy przepływ sygnału, a także zasilania wysyłanego z dekodera do konwertera satelitarnego. Ignorowanie tego błędu oznacza po prostu brak dostępu do telewizji satelitarnej, dlatego warto wiedzieć, jak sobie z nim poradzić.

Typowe objawy towarzyszące zwarciu od braku sygnału po "pikselozę"

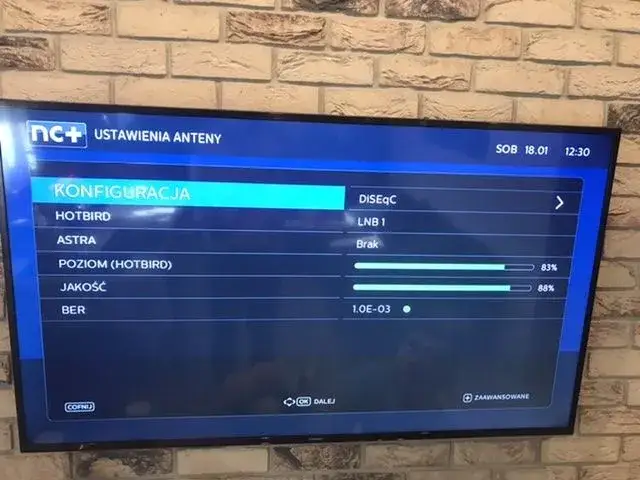

• Komunikaty na ekranie dekodera, takie jak "Zwarcie LNB", "Brak sygnału" lub "Sprawdź instalację antenową".
• Całkowity zanik obrazu i dźwięku.
• Charakterystyczna "pikseloza" obrazu, czyli kwadratowe zakłócenia.
• Przerywany odbiór programów lub ogólne zakłócenia, szczególnie widoczne podczas niekorzystnych warunków pogodowych.

Cztery główne przyczyny zwarcia LNB w Twojej instalacji satelitarnej

Wróg numer jeden: Nieprawidłowo zarobione wtyczki F

Muszę przyznać, że często to właśnie nieprawidłowo zamontowane złącza F są winowajcą. Montaż wtyku F wymaga precyzji, a nawet pojedynczy drucik z oplotu, który przypadkowo dotknie żyły głównej kabla, może spowodować zwarcie. To prosta, mechaniczna przyczyna, ale bardzo powszechna, zwłaszcza jeśli wtyki były montowane pośpiesznie lub bez odpowiedniej wiedzy.

Niewidoczne uszkodzenia: Kiedy winny jest kabel koncentryczny?

Kabel koncentryczny, choć wydaje się solidny, jest narażony na wiele czynników zewnętrznych. Czynniki atmosferyczne, takie jak deszcz, mróz czy promieniowanie UV, mogą z czasem osłabić jego izolację. Podobnie uszkodzenia mechaniczne przetarcia, ostre zagięcia, czy nawet przyciśnięcie kabla mogą doprowadzić do odsłonięcia żył. Szczególnie groźne jest wnikanie wilgoci do wnętrza kabla, co prowadzi do korozji i w konsekwencji do zwarcia.

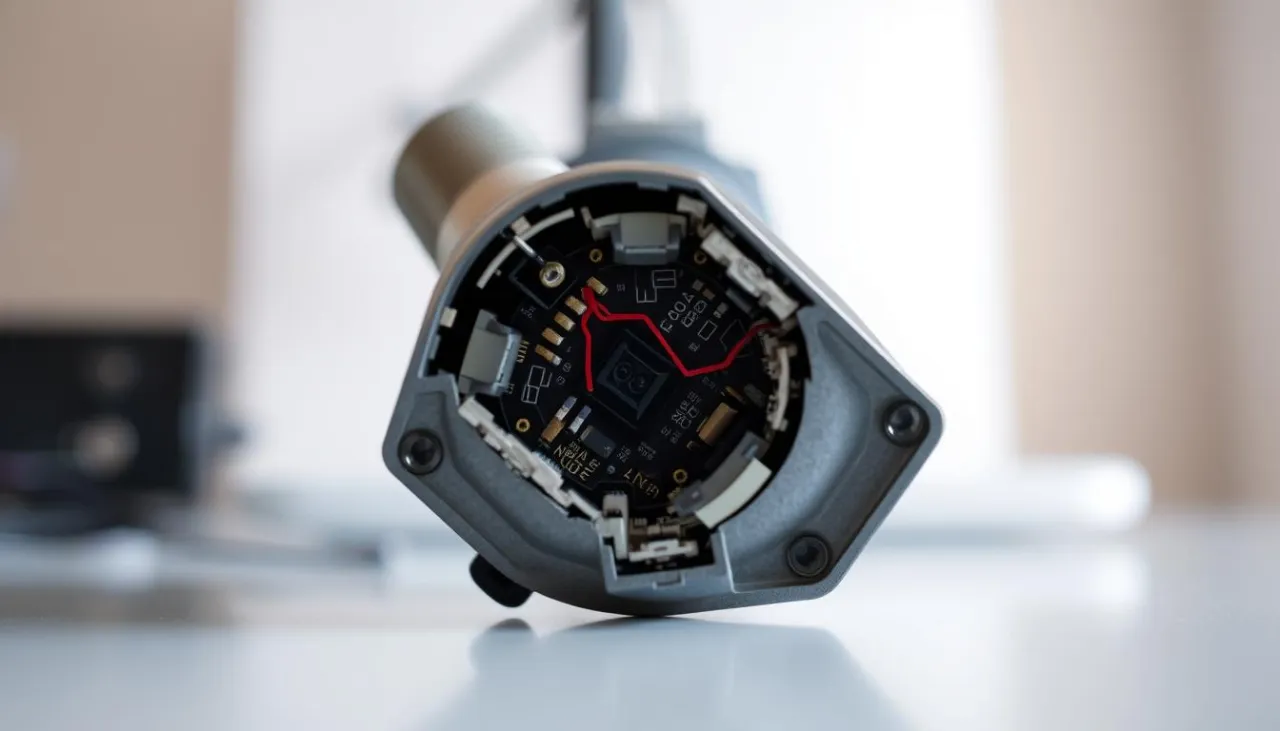

Zmęczenie materiału: Jak wilgoć i czas niszczą sam konwerter (LNB)

Sam konwerter LNB również nie jest wieczny. Z biegiem czasu, zwykle po około 4-6 latach, jego obudowa może stracić szczelność. Wówczas wilgoć dostaje się do środka, powodując wewnętrzne zwarcia. Innym zagrożeniem są przepięcia, na przykład po bliskiej burzy, które mogą uszkodzić delikatną elektronikę konwertera, prowadząc do podobnych objawów.

Inne rzadkie przypadki: Czy problemem może być gniazdko lub dekoder?

Choć rzadziej, warto wspomnieć, że przyczyną problemu mogą być również inne elementy instalacji. Czasami zdarza się, że używane są niewłaściwe gniazda standardowe RTV zamiast dedykowanych RTV-SAT. Również uszkodzone rozgałęźniki, tak zwane multiswitche, mogą powodować zakłócenia i problemy z sygnałem, choć bezpośrednie zwarcie LNB jest wtedy mniej prawdopodobne.

Diagnostyka zwarcia LNB krok po kroku: znajdź źródło problemu

Prosty test na początek: Odłącz kabel i zinterpretuj reakcję dekodera

1. Odłącz kabel antenowy od tylnej ścianki dekodera.
2. Obserwuj komunikat wyświetlany przez dekoder.
3. Jeśli komunikat o zwarciu zniknie, oznacza to, że problem leży w instalacji antenowej kablu, wtykach lub konwerterze.
4. Jeśli komunikat o zwarciu pozostaje mimo odłączenia kabla, istnieje duże prawdopodobieństwo, że problem tkwi w samym dekoderze.

Niezbędnik domowego majsterkowicza: Jakich narzędzi będziesz potrzebować?

• Nóż do tapet lub ostry nóż: Niezbędny do precyzyjnego ściągnięcia izolacji z kabla.
• Obcinaczki do kabla: Ułatwiają równe odcięcie uszkodzonego wtyku lub fragmentu kabla.
• Klucz płaski (zazwyczaj 11 mm): Potrzebny do dokręcania wtyków F do konwertera i dekodera.
• Multimetr (opcjonalnie, ale zalecane): Pozwoli na dokładne sprawdzenie ciągłości kabla i wykrycie zwarcia.
• Prosty miernik sygnału satelitarnego (opcjonalnie): Pomocny przy precyzyjnym ustawianiu anteny po wymianie konwertera.

Inspekcja wizualna: Sprawdź wtyki przy dekoderze i konwerterze

Po wykonaniu prostego testu i upewnieniu się, że problem leży w instalacji, warto przeprowadzić dokładną inspekcję wizualną. Sprawdź oba końce kabla ten podłączony do dekodera i ten przy konwerterze. Szukaj widocznych uszkodzeń: luźnych drucików oplotu, które mogłyby dotykać żyły głównej, śladów korozji na metalowych elementach wtyków, czy pęknięć izolacji.

Dla bardziej zaawansowanych: Jak użyć multimetru do sprawdzenia kabla?

1. Upewnij się, że kabel jest odłączony od dekodera i konwertera.
2. Ustaw multimetr na tryb omomierza (pomiar rezystancji, symbol Ω).
3. Dotknij jedną sondą multimetru do żyły głównej kabla (wewnątrz wtyku lub po ściągnięciu izolacji na końcu kabla).
4. Drugą sondą dotknij oplotu kabla (zewnętrznej, metalowej części wtyku lub samego oplotu po ściągnięciu izolacji).
5. Jeśli multimetr wskaże bardzo niską wartość (bliską zeru), oznacza to zwarcie między żyłą a oplotem. Jeśli wartość jest wysoka lub nieskończona, kabel jest prawdopodobnie sprawny.

Kompletny poradnik naprawy zwarcia LNB: od wtyku po wymianę konwertera

Naprawa najczęstszej usterki: Jak poprawnie i bezpiecznie zarobić wtyk F?

1. Ostrożnie odetnij stary, uszkodzony wtyk F za pomocą obcinaczek lub noża.
2. Za pomocą noża do tapet delikatnie zdejmij zewnętrzną izolację kabla na długości około 1-1,5 cm, uważając, aby nie uszkodzić żyły sygnałowej.
3. Oplot kabla (metalową siatkę) zwiń do tyłu, na zdjętą izolację. Upewnij się, że żaden drucik z oplotu nie wystaje poza jego obręb.
4. Zdejmij wewnętrzną izolację żyły sygnałowej, pozostawiając ją na długość około 3-5 mm wystającą ponad oplot.
5. Starannie nakręć nowy wtyk F na przygotowaną końcówkę kabla. Upewnij się, że wtyk jest dobrze dokręcony i że żyła sygnałowa nie dotyka metalowego korpusu wtyku.
6. Sprawdź wizualnie, czy żaden drucik z oplotu nie dotyka żyły sygnałowej.

Gdy kabel jest uszkodzony: Na co zwrócić uwagę przy wyborze i wymianie przewodu?

Jeśli po sprawdzeniu okaże się, że uszkodzenie kabla jest rozległe, na przykład w wyniku przetarcia lub pęknięcia na jego długości, najlepszym rozwiązaniem jest jego wymiana. Warto postawić na dobrej jakości kabel, najlepiej typu "żelowanego", który jest bardziej odporny na wilgoć i przeznaczony do zastosowań zewnętrznych. Dobrej jakości przewód to inwestycja w stabilność sygnału na lata.

Kiedy naprawa jest niemożliwa: Instrukcja bezpiecznej wymiany konwertera na nowy

1. Jeśli diagnostyka wykazała wewnętrzne uszkodzenie konwertera LNB (np. poprzez multimetr lub brak reakcji), jego wymiana jest konieczna.
2. Ostrożnie odkręć stary konwerter od uchwytu anteny.
3. Zwróć uwagę na jego orientację zapamiętaj kąt skręcenia (tzw. skew).
4. Nowy konwerter nałóż na uchwyt anteny, starając się ustawić go w podobnej pozycji.
5. Podłącz kabel antenowy do nowego konwertera.
6. Jeśli masz miernik sygnału, użyj go do precyzyjnego ustawienia konwertera, aby uzyskać najlepszy możliwy sygnał. W przeciwnym razie, jeśli antena była wcześniej stabilnie ustawiona, nowy konwerter powinien zadziałać bez potrzeby jej regulacji.
7. Dokręć śruby mocujące konwerter.

Naprawa czy wymiana konwertera? Analiza kosztów i opłacalności

Ile kosztuje nowy konwerter w Polsce? Przegląd cen (Single, Twin, Quad)

Koszt wezwania serwisanta kiedy warto zdecydować się na pomoc specjalisty?

Samodzielna wymiana konwertera lub naprawa wtyku jest zazwyczaj znacznie tańsza niż wezwanie fachowca. Koszt usługi serwisanta, który obejmuje wymianę konwertera i ewentualne ustawienie anteny, to zazwyczaj od 120 zł do około 230 zł, w zależności od regionu i dostępności anteny. Warto rozważyć pomoc specjalisty, jeśli nie czujesz się pewnie w pracy z narzędziami, nie masz odpowiedniego sprzętu, lub jeśli antena znajduje się w trudno dostępnym miejscu, np. na wysokim dachu.

Zapobiegaj awariom: jak zabezpieczyć instalację satelitarną na przyszłość

Sekret szczelności: Dlaczego warto używać złącz kompresyjnych i taśmy samowulkanizującej?

Aby w przyszłości uniknąć problemów ze zwarciem spowodowanym wilgocią, kluczowe jest zapewnienie szczelności połączeń. Zdecydowanie polecam stosowanie wysokiej jakości kabli oraz złącz F typu kompresyjnego są one znacznie trwalsze i lepiej zabezpieczone przed wnikaniem wody niż tradycyjne, skręcane wtyki. Dodatkowe zabezpieczenie zewnętrznych połączeń kablowych za pomocą taśmy samowulkanizującej lub specjalnych osłon ochronnych to prosty, ale bardzo skuteczny sposób na przedłużenie żywotności całej instalacji.

Regularny przegląd instalacji: Proste czynności, które oszczędzą Ci kłopotów

• Przeprowadzaj regularne kontrole wizualne stanu anteny, konwertera i okablowania, szczególnie po okresie zimowym lub po silnych wiatrach.
• Sprawdzaj, czy kable nie są przetarte, popękane lub luźno zwisające.
• Upewnij się, że wtyki są dobrze zamocowane i nie wykazują oznak korozji.
• Wczesne wykrycie potencjalnych uszkodzeń pozwala na szybką interwencję i zapobiega poważniejszym awariom.
