Marzysz o własnym, spersonalizowanym głośniku Bluetooth, który zabrzmi dokładnie tak, jak chcesz? Ten artykuł to Twój kompleksowy przewodnik po świecie DIY audio, który pokaże Ci, jak krok po kroku zbudować własne urządzenie. Odkryj satysfakcję z tworzenia, nieograniczone możliwości personalizacji i ciesz się dźwiękiem, który sam stworzyłeś.

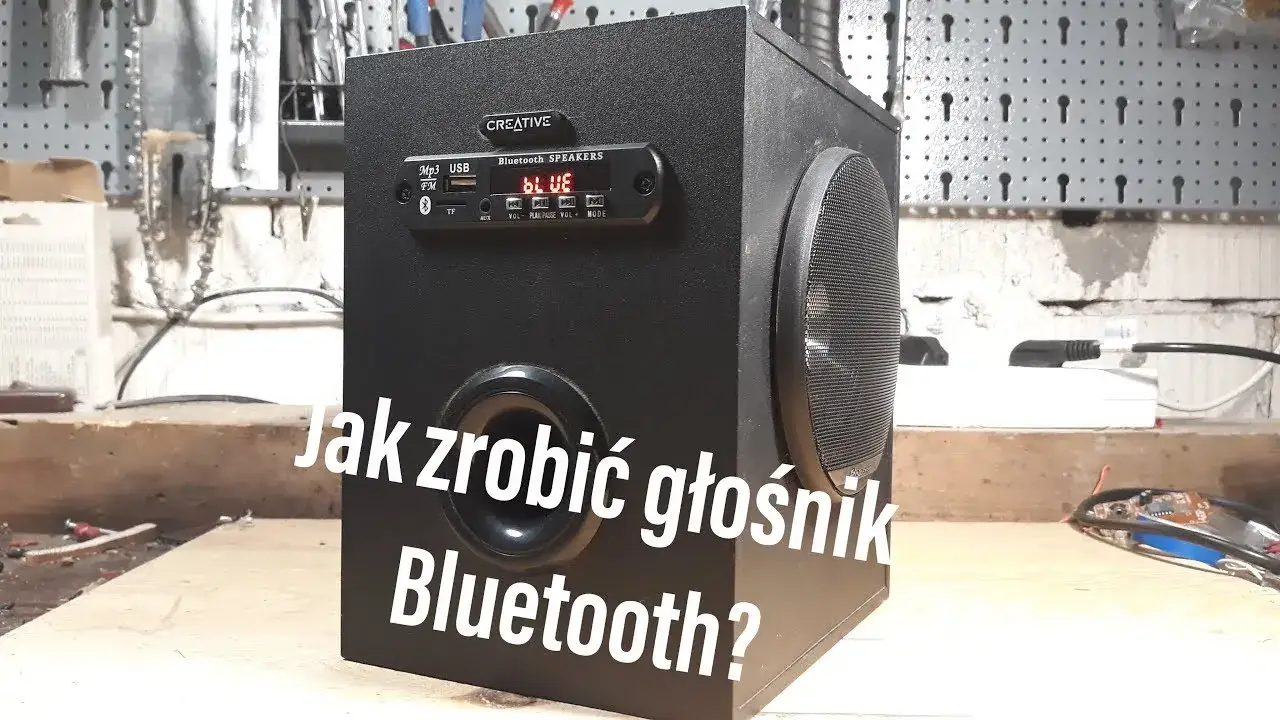

Zbuduj własny głośnik Bluetooth kompletny przewodnik krok po kroku
- Samodzielna budowa głośnika Bluetooth to oszczędność, pełna personalizacja i satysfakcja z tworzenia.
- Kluczowe komponenty to moduł Bluetooth, wzmacniacz (np. TPA3110/TPA3116), przetworniki, zasilanie (akumulatory 18650 z BMS) i obudowa.
- Zasilanie oparte na ogniwach 18650 z modułem BMS jest popularne, często z opcją ładowania przez USB.
- Obudowa z drewna, sklejki, MDF lub druku 3D ma kluczowy wpływ na akustykę i wygląd.
- Proste projekty DIY mieszczą się w budżecie 100-250 zł, bardziej zaawansowane mogą kosztować 400 zł i więcej.
- Dla początkujących dostępne są gotowe zestawy DIY, ułatwiające start bez problemów z doborem części.
Dlaczego warto zbudować własny głośnik Bluetooth?
Samodzielne tworzenie głośnika Bluetooth to niezwykle satysfakcjonujące doświadczenie. Daje Ci to pełną kontrolę nad każdym aspektem projektu od wyboru komponentów, przez kształtowanie brzmienia, aż po finalny wygląd. W przeciwieństwie do gotowych produktów, Twój głośnik będzie unikalny, odzwierciedlając Twój gust i umiejętności. To szansa na stworzenie czegoś naprawdę swojego, co przyniesie Ci ogromną satysfakcję.
Co więcej, budowa własnego głośnika może okazać się znacznie bardziej opłacalna niż zakup gotowego urządzenia o podobnych parametrach. Pozwala to na uzyskanie lepszej jakości dźwięku w niższej cenie, ponieważ możesz świadomie wybrać komponenty, które najlepiej odpowiadają Twoim potrzebom i budżetowi. Proste projekty można zrealizować już za około 100-250 zł, podczas gdy bardziej zaawansowane konstrukcje, celujące w audiofilskie doznania, mogą wymagać inwestycji rzędu 400 zł lub więcej. Świadomy dobór części to klucz do optymalizacji kosztów i jakości.
Podczas budowy głośnika Bluetooth zdobędziesz szereg cennych, praktycznych umiejętności:
- Podstawy elektroniki: Nauczysz się rozpoznawać i łączyć podstawowe komponenty elektroniczne, rozumieć schematy i dokonywać bezpiecznych połączeń lutowanych.
- Zasady akustyki: Zrozumiesz, jak materiał obudowy, jej objętość i konstrukcja wpływają na jakość dźwięku, co pozwoli Ci świadomie kształtować brzmienie.
- Umiejętności manualne: Rozwiniesz precyzję i cierpliwość podczas pracy z narzędziami, wiercenia, cięcia i montażu.
- Rozwiązywanie problemów: Nauczysz się diagnozować i usuwać potencjalne usterki, co jest nieocenioną umiejętnością w każdym projekcie DIY.
- Planowanie i organizacja: Zdobędziesz doświadczenie w planowaniu projektu, tworzeniu listy potrzebnych materiałów i etapowaniu prac.
Komponenty, czyli serce twojego głośnika: co musisz kupić i gdzie tego szukać?
Pierwszym krokiem jest wybór odpowiedniego modułu odbiornika audio Bluetooth. Na rynku dostępnych jest wiele opcji, ale dla początkujących polecam proste i tanie moduły zasilane napięciem 5V. Są one łatwo dostępne w polskich sklepach internetowych z elektroniką oraz na popularnych platformach aukcyjnych, takich jak Allegro. Szukaj modułów z wersją Bluetooth 4.0 lub nowszą, co zapewni stabilne połączenie i dobrą jakość dźwięku.
Kolejnym kluczowym elementem jest wzmacniacz audio. W projektach DIY głośników Bluetooth często wybierane są energooszczędne wzmacniacze klasy D, na przykład te oparte na popularnych układach TPA3110 lub TPA3116D2. Są one wydajne, generują niewiele ciepła i oferują dobrą jakość dźwięku przy relatywnie niskim poborze mocy. Ważne jest, aby dopasować moc wzmacniacza do mocy wybranych przetworników (głośników), aby uniknąć ich uszkodzenia i zapewnić optymalne brzmienie.
Przy wyborze przetworników, czyli samych głośników, warto zwrócić uwagę na kilka aspektów, które mają fundamentalny wpływ na jakość dźwięku:
- Średnica: Większe głośniki zazwyczaj lepiej radzą sobie z odtwarzaniem niskich tonów.
- Moc RMS: Określa ciągłą moc, jaką głośnik jest w stanie przyjąć bez uszkodzenia. Powinna być ona dopasowana do mocy wyjściowej wzmacniacza.
- Pasmo przenoszenia: Im szersze pasmo, tym więcej szczegółów usłyszysz w dźwięku, od głębokich basów po wysokie tony.
- Impedancja (Ohm): Musi być zgodna z impedancją, jaką obsługuje wzmacniacz.
- Efektywność (dB): Wyższa efektywność oznacza, że głośnik potrzebuje mniej mocy, aby osiągnąć dany poziom głośności.
System zasilania to jeden z najważniejszych, a często i najbardziej skomplikowanych elementów projektu. Najpopularniejszym rozwiązaniem są akumulatory litowo-jonowe typu 18650. Należy jednak pamiętać, że ogniwa te wymagają odpowiedniego zarządzania, dlatego konieczne jest zastosowanie modułu BMS (Battery Management System). Moduł ten chroni akumulatory przed przeładowaniem, nadmiernym rozładowaniem i zwarciem, zapewniając bezpieczeństwo użytkowania. Wiele modułów BMS oferuje również możliwość ładowania całego pakietu przez standardowe porty micro USB lub USB-C, co znacznie ułatwia użytkowanie i czyni głośnik bardziej mobilnym.
Oto kluczowe elementy systemu zasilania, na które musisz zwrócić uwagę:
- Akumulatory Li-ion 18650: Wybieraj ogniwa renomowanych producentów, zwracając uwagę na ich pojemność (mAh) i maksymalny prąd rozładowania.
- Moduł BMS: Dobierz moduł odpowiedni do liczby połączonych szeregowo ogniw (np. 3S dla 12V) i prądu, jaki ma obsłużyć.
- Moduł ładowania: Może być zintegrowany z BMS lub stanowić osobny element (np. moduł TP4056 dla pojedynczych ogniw lub bardziej zaawansowane moduły do pakietów).
- Złącza: Wtyki DC lub USB do ładowania, oraz odpowiednie konektory do połączenia z resztą układu.
Oprócz głównych komponentów, potrzebne będą również drobne elementy elektroniczne:
- Przełącznik: Do włączania i wyłączania głośnika.
- Gniazda: Gniazdo ładowania (np. USB-C, micro USB) oraz opcjonalnie gniazdo AUX do podłączenia urządzeń przewodowo.
- Przewody: Różnej grubości, do połączenia wszystkich elementów.
- Wskaźnik naładowania baterii: Opcjonalny, ale bardzo przydatny element informujący o stanie akumulatora.
- Potencjometr: Jeśli chcesz mieć możliwość regulacji głośności za pomocą fizycznego pokrętła.
Obudowa ma znaczenie: jak materiał i konstrukcja wpływają na brzmienie?
Materiał, z którego wykonana jest obudowa, ma fundamentalny wpływ na jakość dźwięku. Drewno, zwłaszcza lite drewno lub sklejka, oferuje doskonałe właściwości akustyczne, minimalizując niepożądane rezonanse i pochłaniając wibracje. Płyta MDF jest również popularnym wyborem ze względu na swoją gęstość i łatwość obróbki, choć może wymagać dodatkowego wytłumienia. Każdy z tych materiałów ma swoje zalety i wady, a wybór często zależy od preferencji estetycznych i budżetu.
Projektując obudowę od podstaw, kluczowe jest odpowiednie obliczenie jej objętości. Objętość ta musi być dopasowana do parametrów zastosowanych przetworników, aby uzyskać optymalne brzmienie, szczególnie w zakresie niskich tonów. Zbyt mała obudowa może ograniczać bas, podczas gdy zbyt duża może powodować dudnienie i brak kontroli nad dźwiękiem. Warto skorzystać z dostępnych w internecie kalkulatorów obudów głośnikowych, które pomogą dobrać optymalne wymiary na podstawie parametrów głośnika (np. Vas, Fs, Qts).
Rosnąca popularność druku 3D otwiera nowe możliwości w tworzeniu obudów głośników. Technologia ta pozwala na realizację niemal dowolnych kształtów i form, co daje ogromną swobodę w personalizacji wyglądu. Obudowy drukowane w 3D mogą być lekkie, wytrzymałe i precyzyjnie dopasowane do wszystkich komponentów, a także stanowić unikalny element estetyczny całego projektu.
Nie zapominaj o kreatywnym recyklingu! Stare przedmioty codziennego użytku mogą stać się inspiracją do stworzenia niepowtarzalnej obudowy. Puszki po kawie, drewniane skrzynki po narzędziach, a nawet stare walizki mogą zyskać nowe życie jako stylowa i ekologiczna obudowa dla Twojego głośnika Bluetooth. To świetny sposób na dodanie projektowi charakteru i unikalności, jednocześnie dbając o środowisko.
Budowa krok po kroku: od schematu do pierwszego utworu
Zanim zaczniesz składać cokolwiek fizycznie, poświęć chwilę na zaplanowanie i narysowanie prostego schematu połączeń elektrycznych. Dla początkujących jest to niezwykle ważne, ponieważ pozwala uniknąć błędów i upewnić się, że wszystkie elementy zostaną połączone poprawnie. Schemat powinien uwzględniać moduł Bluetooth, wzmacniacz, zasilanie, głośniki oraz wszelkie dodatkowe przełączniki czy gniazda.
Po przygotowaniu schematu, czas na pracę z obudową:
- Przygotowanie obudowy: Wytnij lub wywierć otwory na przetworniki, porty bass-reflex (jeśli są przewidziane), gniazda ładowania, przełączniki i ewentualnie otwory wentylacyjne.
- Montaż wstępny: Sprawdź dopasowanie wszystkich komponentów do przygotowanych otworów. Upewnij się, że głośniki, moduły i bateria mieszczą się swobodnie.
- Wykończenie obudowy: Jeśli używasz drewna lub MDF, możesz je teraz pomalować, polakierować lub okleić okleiną, zgodnie z Twoim projektem wizualnym.
- Montaż wewnętrzny: Zainstaluj przegrody, materiały tłumiące (jeśli są potrzebne) i przygotuj miejsce na okablowanie.
Lutowanie to kluczowa umiejętność przy budowie urządzeń elektronicznych. Pamiętaj o podstawowych zasadach:
- Przygotowanie: Upewnij się, że grot lutownicy jest czysty i cynowany. Używaj odpowiedniej temperatury.
- Cynowanie: Krótko pokryj cyną końcówki przewodów i pola lutownicze na płytce drukowanej lub elemencie.
- Łączenie: Połącz ocynowane elementy i dodaj niewielką ilość cyny, aby stworzyć trwałe, błyszczące połączenie. Unikaj "zimnych" lutów (matowych i grudkowatych).
- Bezpieczeństwo: Pracuj w dobrze wentylowanym pomieszczeniu i unikaj dotykania gorącej lutownicy.
Po przygotowaniu obudowy i wykonaniu wszystkich połączeń lutowanych, następuje etap finalnego montażu. Ostrożnie umieść wszystkie komponenty w obudowie, dbając o estetykę i porządek w okablowaniu. Upewnij się, że przewody nie są napięte i nie będą ocierać się o ruchome części. Przed ostatecznym zamknięciem obudowy, wykonaj ostatnie wizualne sprawdzenie wszystkich połączeń i upewnij się, że nic nie zostało pominięte.
Uruchomienie i testowanie: co zrobić, gdy coś nie działa?
Przed pierwszym włączeniem głośnika, warto przejść przez krótką checklistę, aby zminimalizować ryzyko uszkodzenia komponentów:
- Sprawdzenie połączeń: Upewnij się, że wszystkie przewody są prawidłowo podłączone zgodnie ze schematem, a lutowania są solidne.
- Polarity zasilania: Zweryfikuj, czy biegunowość zasilania jest prawidłowa podłączenie odwrotne może uszkodzić moduły.
- Bezpieczniki: Jeśli Twój projekt zawiera bezpieczniki, sprawdź ich ciągłość.
- Izolacja: Upewnij się, że żadne odsłonięte przewody nie stykają się ze sobą lub z metalową obudową (jeśli jest).
- Pierwsze uruchomienie bez głośników: W miarę możliwości, przed podłączeniem głośników, można sprawdzić napięcia na wyjściu wzmacniacza, aby upewnić się, że działa poprawnie.
Oto najczęstsze problemy, które mogą wystąpić po uruchomieniu głośnika, wraz z możliwymi rozwiązaniami:
| Problem | Możliwe rozwiązanie |
|---|---|
| Brak dźwięku | Sprawdź połączenia między modułem Bluetooth, wzmacniaczem a głośnikami. Upewnij się, że głośność jest podniesiona. Sprawdź, czy wzmacniacz jest prawidłowo zasilany. |
| Szumy i zakłócenia | Problemy z ekranowaniem przewodów, słabe połączenia lutownicze, zakłócenia od modułu Bluetooth lub zasilania. Spróbuj użyć ekranowanych przewodów, poprawić lutowania, oddalić moduł Bluetooth od elementów generujących zakłócenia. |
| Problemy z parowaniem Bluetooth | Upewnij się, że moduł Bluetooth jest w trybie parowania. Zresetuj moduł lub urządzenie, z którym próbujesz się połączyć. Sprawdź wersję Bluetooth. |
| Problemy z zasilaniem (brak ładowania, szybkie rozładowanie) | Sprawdź połączenia w układzie ładowania i BMS. Upewnij się, że akumulatory są sprawne. Sprawdź, czy moduł ładowania jest odpowiednio dobrany do parametrów akumulatorów. |
| Zniekształcenia dźwięku przy wyższej głośności | Wzmacniacz może być zbyt słaby dla danych głośników, lub głośniki mogą być przeciążone. Sprawdź dopasowanie mocy wzmacniacza do głośników. |
Po uruchomieniu głośnika i upewnieniu się, że wszystko działa poprawnie, możesz pokusić się o dostrojenie dźwięku:
- Materiały tłumiące: Dodanie do wnętrza obudowy materiałów takich jak wełna mineralna, pianka akustyczna lub filc może pomóc w redukcji niepożądanych rezonansów i poprawić klarowność dźwięku, zwłaszcza w zakresie średnich i wysokich tonów.
- Położenie głośnika: Eksperymentuj z umiejscowieniem głośnika w pomieszczeniu. Bas jest szczególnie wrażliwy na odległość od ścian i narożników.
- Regulacja EQ: Jeśli Twój moduł Bluetooth lub odtwarzacz na to pozwala, możesz delikatnie dostosować korektor graficzny, aby dopasować brzmienie do własnych preferencji.
Inspiracje i pomysły na twój projekt
Minimalistyczny głośnik z drewna to idealny wybór do salonu lub biurka. Skupia się na prostocie formy i naturalnym pięknie materiału. Taka konstrukcja często wykorzystuje jeden, dobrze dobrany przetwornik szerokopasmowy, zamknięty w estetycznej, drewnianej obudowie. Kluczem jest tu precyzja wykonania i dbałość o detale, takie jak gładka powierzchnia drewna czy dyskretnie ukryte przyciski sterujące.
Jeśli szukasz czegoś z większym "pazurem", pomyśl o budowie "Boomboxa". To głośnik o dużej mocy, często z dwoma lub więcej przetwornikami (woofer + tweeter), zaprojektowany z myślą o imprezach plenerowych i głośnym odtwarzaniu muzyki. Taki projekt wymaga solidnego zasilania (często z większych akumulatorów), wytrzymałej obudowy (np. ze sklejki) oraz mocnego wzmacniacza. Nie zapomnij o wygodnym uchwycie i, być może, dodatkowych funkcjach, jak wejście mikrofonowe.
Dla miłośników mobilności, idealnym projektem będzie kieszonkowy, ultraprzenośny głośnik. Kluczowe w tym przypadku są kompaktowe rozmiary, długi czas pracy na baterii (dzięki energooszczędnym komponentom) i łatwość transportu. Można tu wykorzystać małe przetworniki, niewielki moduł Bluetooth i zgrabną obudowę, która zmieści się w każdej kieszeni czy plecaku. Taki głośnik to świetny towarzysz podróży.
